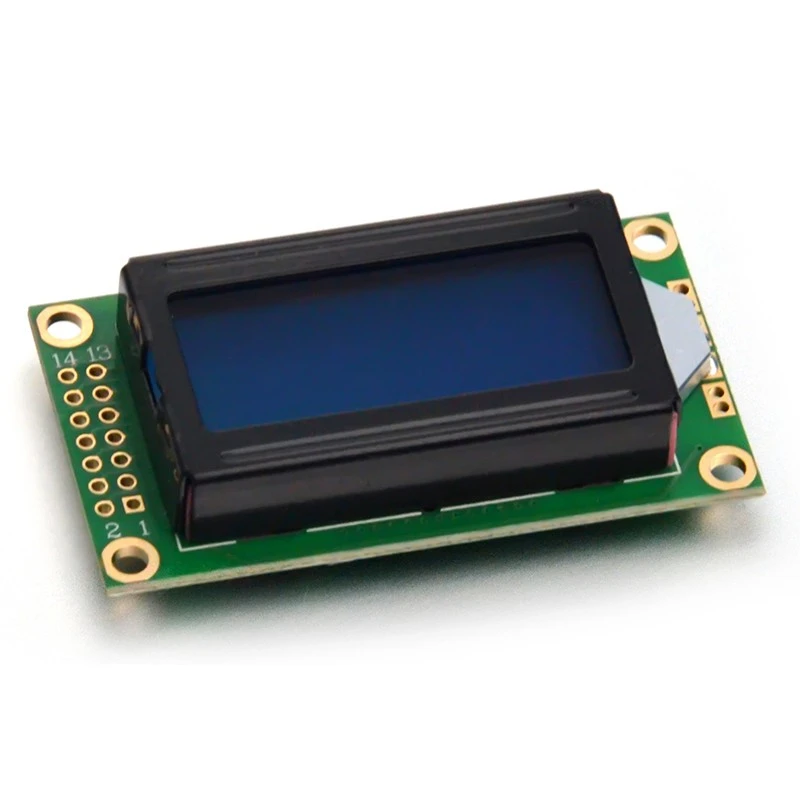

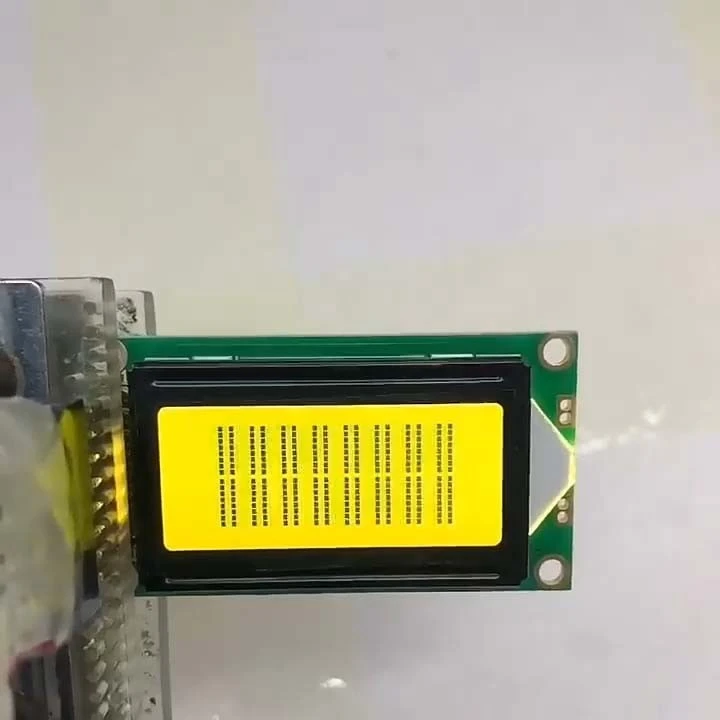

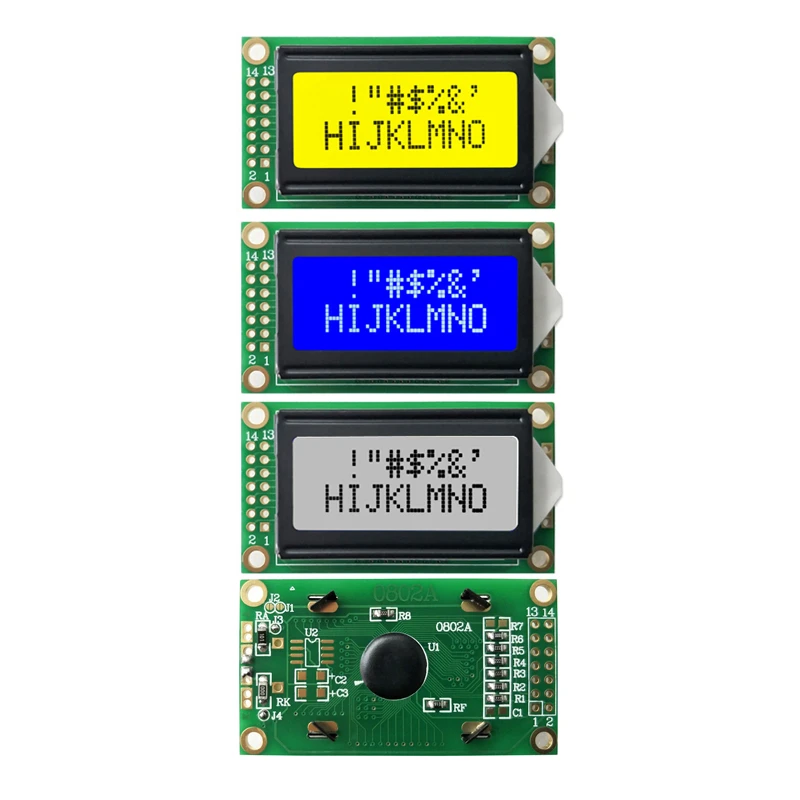

0802 LCD-näyttö on yleinen 8x2-merkkinen LCD-moduuli.

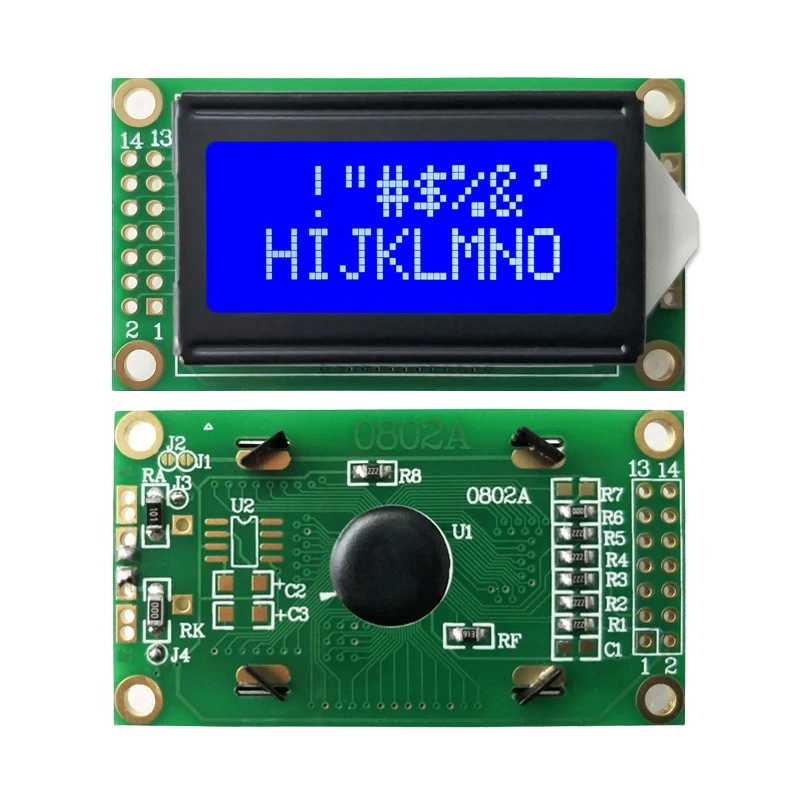

Se käyttää COB (Chip on Board) -tekniikkaa ajurin sirun pakkaamiseen suoraan moduulin pohjalevylle, joten sillä on kompakti rakenne ja vakaa suorituskyky. Se koostuu LCD+PCB+LED-taustavalo+elektroniikkakomponenteista
0802A LCD-moduuli on pistematriisi-LCD-moduuli, jota käytetään erityisesti kirjaimien, digitaalisten elementtien, symbolien jne. näyttämiseen. Se on jaettu kahteen siirtomuotoon: 4-bit/8-bittinen tiedonsiirtotila.
Tarjoaa 5×7 pistematriisin + kohdistimen näyttötilan. Tarjoaa näyttötietopuskurin DDRAM, merkkigeneraattorin CGROM ja merkkigeneraattorin CGRAM. CGRAM-muistiin voidaan tallentaa enintään 8 5×8 pistematriisigrafiikkamerkkiä, jonka olet määrittänyt. Tarjoaa monipuoliset komentoasetukset: selkeä näyttö; kursori palaa alkuun; näyttö päällä/pois päältä; kursori päällä/pois päältä; näytön merkki vilkkuu; kursorin siirto; näytön siirtoelementti jne.
1. Tuotteen esittely
2.Tuotteen ominaisuus
Merkkien näyttö:Voi näyttää merkkitietoja, kuten numeroita, kirjaimia ja symboleja.
Yksinkertainen toiminta:Sopii yleisiin tekstinäyttötarpeisiin, helppo hallita ja käyttää.
Alhaiset kustannukset:Alhaiset valmistuskustannukset, sopii laajamittaiseen tuotantoon ja sovelluksiin.
Korkea vakaus:Hyväksyy COB-teknologian, jolla on vahva vakaus ja luotettavuus.
Sopivuus:Tarjoaa yksinkertaisen käyttöliittymän, helppo yhdistää erilaisiin ohjaimiin ja mikroprosessoreihin.
Voi näyttää vain merkkitietoja, ei sovellu monimutkaisiin kuvan näyttötarpeisiin.
Rajoitettu resoluutio, rajoitettu näyttötiedot.
8*2 lcd-moudle Sen koko ja merkkimäärä rajoittavat sen käytön pieniin näyttöihin.
Mikroaaltouunit ja pesukoneet:Monet kodinkoneet käyttävät 8x2 LCD-näyttöjä ohjauspaneeleissaan, jotta käyttäjät voivat tarkastella asetuksia ja tilaa.
Kahvinkeittimet:Joissakin edistyneissä kahvinkeittimissä 0802-LCD-näytöillä voidaan näyttää valikkovaihtoehtoja ja juomavalintoja.
Kannettavat lääketieteelliset laitteet:Monet lääketieteelliset laitteet, kuten verensokerimittarit ja sykemittarit, käyttävät 0802-LCD-näyttöjä potilaiden fysiologisten tietojen ja käyttöohjeiden näyttämiseen.
Laboratoriolaitteet:Laboratoriolaitteissa 0802 LCD:itä käytetään kokeen edistymisen ja mittaustulosten näyttämiseen.
Ohjelmointikoulutustuotteet:Joissakin ohjelmoinnin perusoppimistyökaluissa ja -leluissa 0802-LCD:itä käytetään tulosten näyttämiseen, mikä tekee oppimisesta mielenkiintoisempaa ja interaktiivisempaa.
Ohjelmointirobotit:Jotkut ohjelmointirobotit käyttävät 0802-LCD:tä ohjeiden ja tilan näyttämiseen.
Viivakoodilukijat:Viivakoodinskannauslaitteissa 0802-LCD:itä voidaan käyttää skannattujen tulosten ja tietopalautteen näyttämiseen.
Hyllyjen hallintalaitteet:Jotkin varastonhallintajärjestelmien laitteet käyttävät 0802-LCD-näytöitä tietojen näyttömoduuleina varastotilanteen ja vahvistustietojen antamiseen.
5. tuoteparametri (erittely)
|

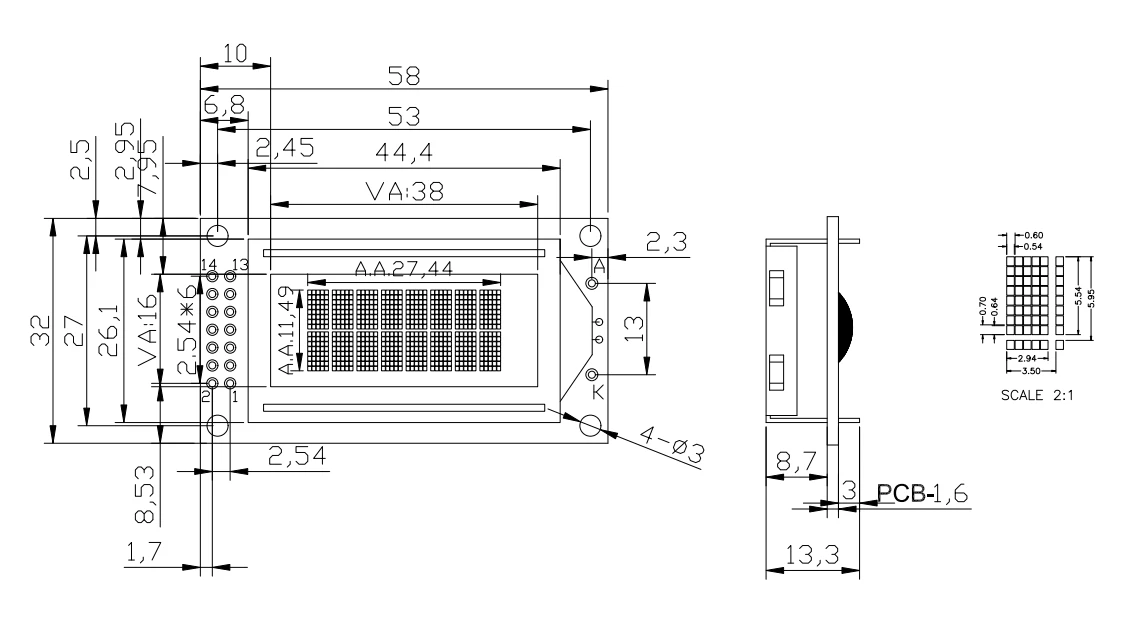

Moduulin koko: 58..5x32.5x13.3mm |
Näytön katselualue: 38 x 16 mm |
|
LCD-tyyppi: STN/POSITIIVINEN/TRANSFLEKTIIVINEN |
Katselukulma: Kello 6 |
|
Ajurin IC: ST7920 TAI vastaava |
Taustavalo Ohjaintyyppi: Power/3.1V/HITE |
|
DC-DC-piiri: Sisäänrakennettu |
Paino: TBD |
|
PIN-koodi |
SYMBOLI |
|
|
1 |
Vss |
|
|
2 |
Vdd |
|
|
3 |
Vo |
|
|
4 |
RS |
|
|
5 |
R/W |
|
|
6 |
E |
|
|
7 |
DB0 |
|
|
8 |
DB1 |
|
|
9 |
DB2 |
|
|
10 |
DB3 |
|
|
11 |
DB4 |
|
|
12 |
DB5 |
|
|
13 |
DB6 |
|
|
14 |
DB7 |
|
|
15 |
A |
|
|
16 |
K |
